标准S型传感器（带磁性）
适用管径DN15-DN100㎜ 流体温度≤110℃ 标准M1型传感器（带磁性）
适用管径DN50-DN1000㎜ 流体温度≤110℃ 标准L型传感器
适用管径DN300-DN6000㎜ 流体温度≤110℃ 插入式传感器（1）适用于可直焊的管道
适用DN50㎜以上的管径 流体温度≤160℃ 插入式传感器（2）适用于铸铁管道
适用DN50㎜以上的管径 流体温度≤160℃ 插入式传感器（3）适用于水泥管道
适用DN100㎜以上的管径 流体温度≤160℃ 标准π型管段式传感器
适用管径DN15-DN80㎜ 流体温度≤110℃
管径
（单位mm） | 传感器外形
长度L（单位：mm） | 法兰尺寸（mm） | 螺栓 | 重量
（Kg） | 额定压力
（Mpa） | | D | D1 | N-￠ | | DN15 | 200 | 95 | 65 | 4-￠14 | M12 | 5 | 4 | | DN20 | 245 | 105 | 75 | 4-￠14 | M12 | 6 | 4 | | DN25 | 370 | 115 | 85 | 4-￠14 | M12 | 7 | 4 | | DN32 | 450 | 140 | 100 | 4-￠18 | M16 | 8 | 4 | | DN40 | 550 | 150 | 110 | 4-￠18 | M16 | 9 | 4 | | DN50 | 750 | 165 | 125 | 4-￠18 | M16 | 10 | 4 | | DN65 | 800 | 185 | 145 | 8-￠18 | M16 | 12 | 4 | | DN80 | 900 | 200 | 160 | 8-￠18 | M16 | 14 | 4 |

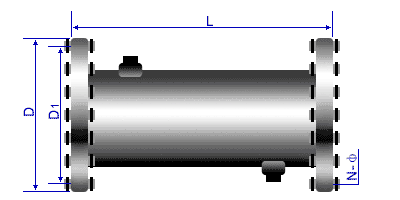

标准管段式传感器
适用管径DN100-DN600㎜ 流体温度≤110℃（整机测量精度±0.5%）
管径
（单位mm） | 传感器外形
长度L（单位：mm） | 法兰尺寸（mm） | 螺栓 | 重量
（Kg） | 额定压力
（Mpa） | | D | D1 | N-￠ | | DN100 | 250 | 220 | 180 | 8-￠18 | M16 | 15 | 4 | | DN125 | 250 | 250 | 210 | 8-￠18 | M16 | 18 | 2 | | DN150 | 300 | 285 | 240 | 8-￠22 | M20 | 23 | 2 | | DN200 | 350 | 340 | 295 | 8-￠22 | M20 | 27 | 2 | | DN250 | 400 | 395 | 350 | 12-￠22 | M20 | 38 | 2 | | DN300 | 500 | 445 | 400 | 12-￠22 | M20 | 48 | 1.6 | | DN350 | 500 | 505 | 460 | 16-￠22 | M20 | 65 | 1.6 | | DN400 | 600 | 565 | 515 | 16-￠26 | M27 | 80 | 1.6 | | DN450 | 650 | 615 | 565 | 20-￠26 | M27 | 100 | 1.6 | | DN500 | 700 | 670 | 620 | 20-￠26 | M27 | 120 | 1.6 | | DN600 | 800 | 780 | 725 | 20-￠30 | M27 | 210 | 1.6 |
|
