GWQ-800W型智能弯管流量计选型指南

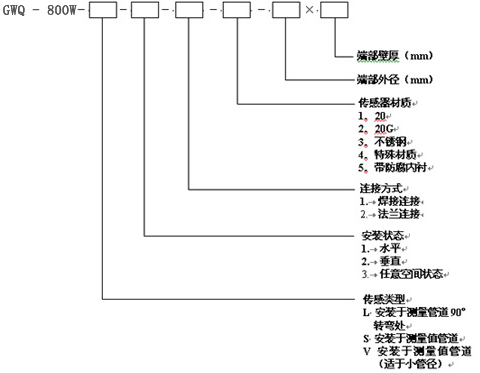

 GWQ-800W型智能弯管传感器选型指南

图片点击可在新窗口打开查看

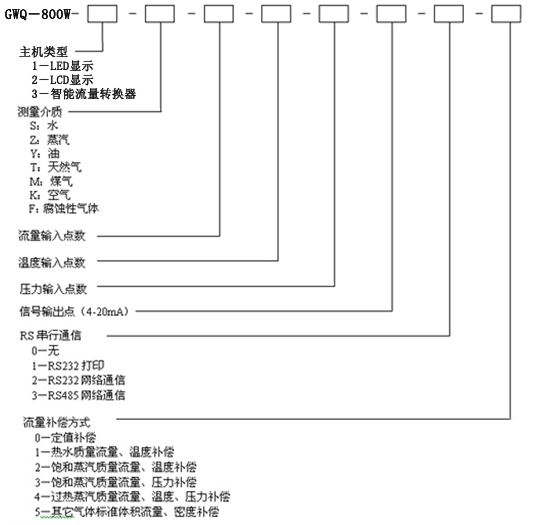

    GWQ-800W型智能弯管主机表选型指南


图片点击可在新窗口打开查看


    GWQ-800W主机表
图片点击可在新窗口打开查看图片点击可在新窗口打开查看图片点击可在新窗口打开查看
LED智能主机显示仪表LCD液晶无纸记录仪智能流量转换器

KHD-A系列弯管流量计主机显示信息量大、操作简单,前面板采用128×64 点阵式液晶,画面清晰;同时采用高速、高性能微处理器,可同时实现对3路信 号的检测、记录、显示和报警,实现复杂控制;大容量的FLASH闪存芯片存贮历

液体:水(饮用水、供暖热水、冷却水、循环水、污水)轻油、液氨、甲苯、 史数据,掉电永不丢失数据,根据记录间隔的不同,可存储36个小时至365天的

     弯管流量计原理

  图片点击可在新窗口打开查看
其中:
α(R.D): 流量系数
△P: 45°截面内、外侧压差
D:弯管内径
R:弯管弯曲半径
ρ:流体密度
理论研究和大量的试验研究表明:流体流经弯管时,由于弯曲管壁的导流作用,其内侧流速增大,外侧流速逐渐减小,形成了各个过流断面的梯形速度分布规律,且在弯管45°截面处达到极限状态。如图所示。根据质量守恒定律、能量守恒定律和动量守恒定律,由于各质点流速的变化,就形成了弯管的内外侧压差△P。这个压力差在45°截面时达到较大,非常稳定。流体平均速度 与压差△P符合平方比例关系,流量愈大,差压愈大。 因此当弯管传感器的几何结构尺寸确定之后,只要测取弯管45°截面的内、外侧压差△P和流体的密度ρ就可以确定流体的平均流速 。

    弯管流量技术特点

  图片点击可在新窗口打开查看

测量精度高、重复性好:弯管流量计系统测量精度高达1.5%,重复性精度则高达0.2%。
无附加阻力损失:弯管传感器没有任何插入件或节流件,因此在测量流量过程中不会对被测流体造成附加阻力损失,可节省流体输送的动力消耗,节约能源。

适应性强:弯管传感器可在高温、高压、粉尘、振动、潮湿及其它恶劣环境中正常使用量程范围宽:流速测量范围:液体介质为0.2~12米/秒, 蒸汽或气体介质为5~160米/秒的。管径范围: φ10~φ2600mm。

直管段要求不严格:直管段前五(5D)后二(2D)即可充分满足使用要求。

使用寿命长:弯管传感器耐温、耐压、耐腐蚀、耐磨损、耐振动性能好,并对微量磨损不敏感。传感器经特殊加工处理后寿命至少与管道寿命相同。

安装方便、耐磨损、免维护:由于弯管传感器对磨损不敏感,所以可以直接焊接安装在管道上,一次焊接完成后再也不存在泄漏等令人头痛的问题,不需维护
